Phoenix Contact SACC-P12MS-4PL-CM SH 1438165 – Conector M12 Ecuador

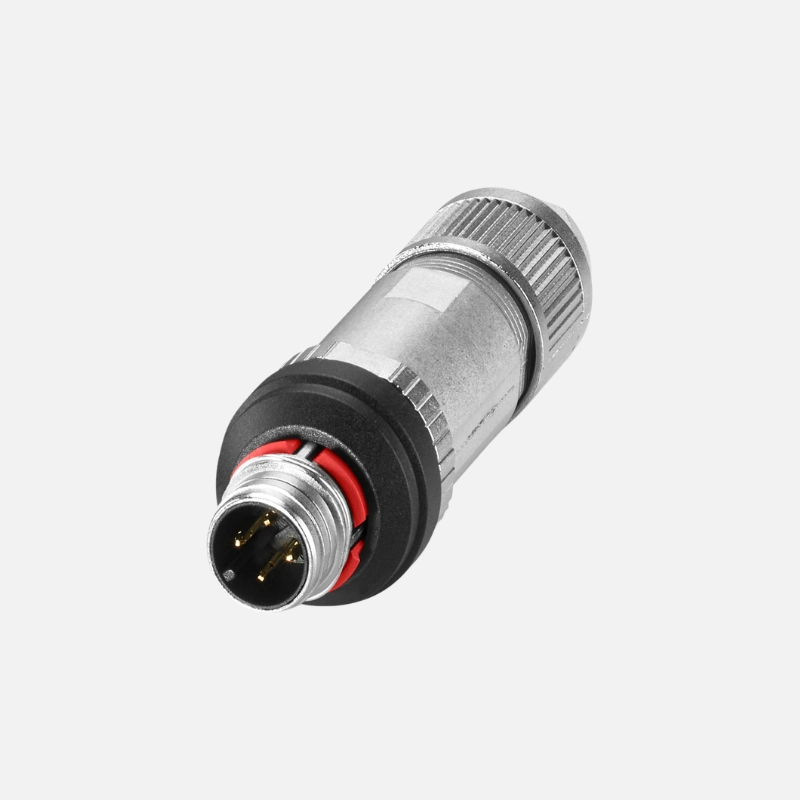

Conector M12 macho recto, codificación A, 4 polos, apantallado. Push-Pull con conexión por resorte push lock. IP65/IP67, 48 V AC / 4 A. Referencia exacta Phoenix Contact 1438165, disponible en stock en Ecuador.
Consultar por WhatsApp
Especificaciones técnicas
- Tensión nominal: 48 V AC / 60 V DC
- Corriente nominal: 4 A (2 A con conductores de 0,14 mm²)
- Tensión transitoria de dimensionamiento: 1,5 kV
- Resistencia de contacto: ≤ 8 mΩ
- Resistencia de aislamiento: ≥ 100 MΩ
Propiedades mecánicas y ambientales
- Índice de protección: IP65 / IP67
- Temperatura de servicio: -40 °C a 85 °C
- Ciclos de enchufe: ≥ 100
- Material del cuerpo: Fundición inyectada de cinc, niquelada
- Diámetro exterior de cable: 4 mm a 8 mm
Datos de conexión

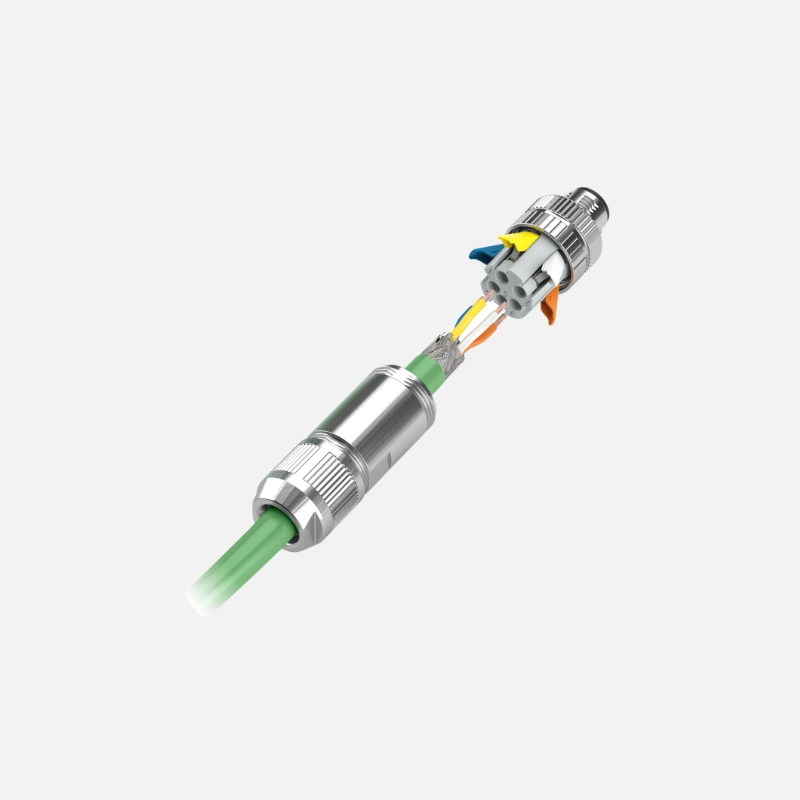

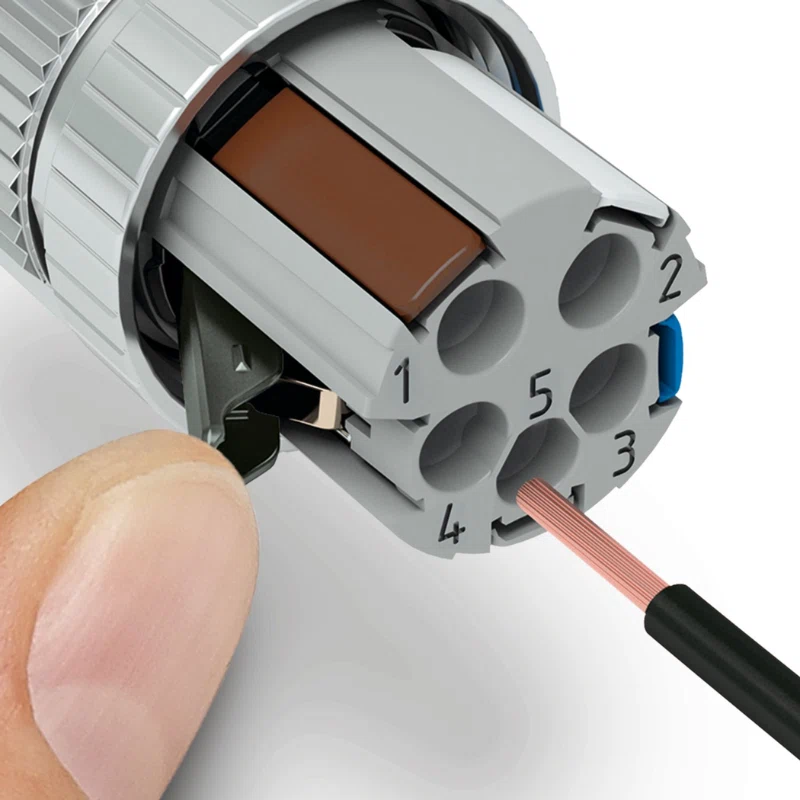

- Tipo de conexión: Resorte push lock
- Sección de conexión: 0,14 a 0,75 mm² (sin puntera) / 0,14 a 0,5 mm² (con puntera)
- Asignación de contactos: 1 = BN, 2 = WH, 3 = BU, 4 = BK
- Par de apriete: 0,8 Nm (inserto) / 3 Nm (tuerca de acoplamiento)
- Codificación: A
Compatibilidad y accesorios
Este conector es de codificación A (universal), 4 polos, apantallado, con montaje macho recto. Corresponde a la referencia exacta 1438165; no lo confunda con las variantes D-coded para PROFINET (1438182, 1438185) ni con el conector de potencia serie SACC-M12L. Anillos de cable compatibles: SAC-4P-100,0-PUR/SH-0,25 (1535794) y SAC-4P-100,0-PUR/SH-0,34 (1501715).
