Bornes y Bornas Eléctricas

Bornes de paso y borneras de conexión para tableros eléctricos sobre riel DIN, de Phoenix Contact. Encuentre bornes de conexión rápida, de doble piso, tapas finales y puentes enchufables para organizar y distribuir el cableado de su tablero. Le cotizamos la referencia exacta que necesita, incluso si está descontinuada.

¿Qué es un borne de paso y para qué sirve?

Un borne de paso, también llamado bornera o borna, es el bloque que une dos o más conductores sobre riel DIN, de modo que la corriente o la señal pasa de un lado al otro sin empalmes improvisados. Las bornas eléctricas (o bloques de terminales) son el núcleo de cualquier tablero: ordenan, identifican y protegen cada conexión.

Estos componentes permiten realizar la transición de energía y señales desde el exterior de la maquinaria hacia los módulos internos de control de manera limpia, evitando falsos contactos, cortocircuitos por hilos sueltos y caídas de tensión que puedan poner en peligro componentes electrónicos sensibles como PLCs o fuentes de poder.

Utilizar bornes para cables eléctricos de calidad industrial asegura que los conductores de cobre o aluminio mantengan una presión de contacto constante y homogénea a lo largo de los años, absorbiendo las dilataciones térmicas naturales que ocurren cuando las líneas de energía operan a máxima capacidad de carga.

Tipos de bornes para tableros eléctricos

La bornera se elige según la función que cumple dentro del tablero. Estos son los tipos más usados:

Bornes de paso

Unen un conductor de entrada con uno de salida. Son los más comunes en tableros de control y distribución. Ejemplo: Phoenix Contact QTC 1,5 (3205019), borne de paso de conexión rápida.

Bornes de doble piso

Ofrecen dos niveles de conexión en el ancho de un solo borne, lo que duplica la densidad del tablero sin ocupar más riel. Ejemplo: Phoenix Contact QTTCB 1,5 (3205116).

Bornes de tierra, seccionables y portafusibles

Los bornes de tierra se conectan eléctricamente al riel y, a través de él, al chasis del tablero; los seccionables permiten abrir el circuito para pruebas de aislamiento sin desconectar el cable; los portafusibles integran la protección del circuito en la misma bornera. Si su proyecto requiere alguna de estas variantes, le cotizamos la referencia exacta.

Accesorios: tapas finales y puentes enchufables

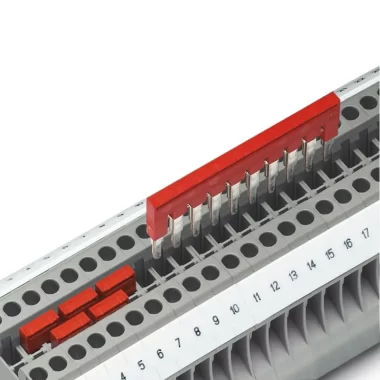

La tapa final aísla el lado expuesto del último borne del bloque, y los puentes enchufables FBS conectan varios bornes entre sí para distribuir un mismo potencial sin cablear cada uno. Para relés sobre riel DIN, revise también nuestros relés y zócalos.

Eficiencia en el montaje con bornas de carril DIN

El estándar universal para organizar componentes en la industria es el riel simétrico. Por ello, disponer de un inventario robusto de bornas de carril DIN es indispensable para cualquier integrador de sistemas o técnico de mantenimiento.

Estas ingeniosas piezas se enganchan mecánicamente a presión sobre el perfil metálico, permitiendo crear bloques modulares de distribución en cuestión de segundos. Su diseño compacto ahorra espacio crítico y facilita enormemente las futuras expansiones o modificaciones del circuito.

Organización con bornes para tableros eléctricos robustos

El diseño interior de un panel de control refleja la calidad de la ingeniería que hay detrás. La implementación de bornes para tableros eléctricos (así como bornes de conexión para tableros en general) permite estructurar las entradas y salidas del sistema mediante un esquema lógico y codificado.

Esto facilita que las tareas de comisionamiento, diagnóstico de fallas mecánicas y mantenimiento preventivo se realicen de forma rápida, reduciendo drásticamente los costos por paradas técnicas imprevistas.

Al usar bornes para cuadros eléctricos, los ingenieros pueden separar claramente las etapas de potencia (alta corriente) de las líneas de control y comunicación (baja corriente), mitigando los riesgos de interferencia electromagnética (EMI) y protegiendo a los operadores frente a contactos accidentales con líneas de voltajes elevados.

Bornes Phoenix Contact de conexión para tableros

Cuando el objetivo principal de una infraestructura es la cero tolerancia a fallas y la máxima longevidad bajo condiciones operativas severas, los bornes Phoenix Contact son una referencia del sector. Phoenix Contact desarrolló la borna modular de conexión y su sistema Clipline complete unifica accesorios, puentes y rotulación en todas sus líneas de bornes.

Phoenix Contact ofrece varias tecnologías de conexión: tornillo, resorte, Push-in y conexión rápida QUICKON. Esta última, la del QTC 1,5, permite insertar el conductor sin pelarlo: al cerrar el tornillo, el contacto atraviesa el aislamiento y fija el cable. En los bornes de tornillo y push-in se recomienda usar punteras en cables flexibles; puede ponchar las punteras con nuestras ponchadoras de terminales.
